הזרקה היא תהליך ייצור הכולל הזרקת חומר מותך לתוך חלל תבנית בלחץ גבוה. לאחר מכן החומר מתקרר ומתמצק לצורת החלל, ומייצר חלק או מוצר בעל צורה מורכבת ומידות דיוק.
הזרקה משמשת לייצור מגוון רחב של מוצרים, החל ממרכיבים קטנים כגון כפתורים וגלגלי שיניים ועד לחלקים גדולים כגון לוחות גוף לרכב ומכשור רפואי. התהליך מתאים במיוחד לייצור בנפח גבוה, שכן הוא מאפשר שכפול יעיל ועקבי של חלקים במינימום פסולת.
נפח ייצור גבוה
הזרקה אידיאלית עבור ריצות ייצור בנפח גבוה. לאחר יצירת התבנית, ניתן להשתמש בה כדי לייצר אלפי או אפילו מיליוני חלקים זהים במהירות וביעילות. זה הופך את ההזרקה לבחירה חסכונית לייצור המוני.
דיוק וחזרה
הזרקה מייצרת חלקים עם דיוק גבוה וסובלנות הדוקה. השימוש במכונות אוטומטיות מבטיח שכל חלק מיוצר לפי אותו מפרט, מה שמאפשר להגיע לחזרה מדויקת בריצות הייצור.
רבגוניות
ניתן להשתמש בהזרקה לייצור מגוון רחב של מוצרים, החל ממרכיבים פשוטים כמו כפתורים וגלגלי שיניים ועד לחלקים מורכבים כמו לוחות גוף לרכב ומכשור רפואי. התהליך מתאים למגוון חומרים, לרבות תרמופלסטיים, אלסטומרים וסיליקונים נוזליים.
הפסולת מופחתת
הזרקה מייצרת פחות פסולת בהשוואה לתהליכי ייצור אחרים. מכיוון שהחומר נמס ומוזרק לתבנית, יש מעט מאוד פסולת חומר. כמו כן, השימוש במכונות אוטומטיות מפחית את בזבוז העבודה, שכן התהליך יכול לפעול ברציפות ללא צורך בניטור מתמיד.
עלות נמוכה יותר לכל חלק
העלות לחלק יורדת ככל שמספר היחידות המיוצרות עולה. העלות הראשונית הגבוהה של הקמת כלי העבודה מקוזזת על ידי עלות הייצור הנמוכה ליחידה, מה שהופך את ההזרקה לבחירה חסכונית עבור ריצות ייצור בנפח גבוה.
גמישות עיצובית
הזרקה מאפשרת רמה גבוהה של גמישות עיצובית. ניתן ליצוק בקלות צורות ותכונות מורכבות לתוך החלק, מה שמאפשר למעצבים ליצור מוצרים חדשניים עם פונקציונליות משופרת.
עֲקֵבִיוּת
הזרקה מייצרת תוצאות עקביות, המבטיחות שכל חלק עומד באותם תקני איכות. זה חשוב במיוחד בתעשיות כמו רפואה וחלל, שבהם עקביות ודיוק הם קריטיים.
הזרקה תרמופלסטית
זהו הסוג הנפוץ ביותר של הזרקה, כאשר חומרים תרמופלסטיים מומסים ומוזרקים לתוך התבנית. תרמופלסטיים הם חומרים שניתן לרכך על ידי חום ולהתקשות על ידי קירור, המאפשרים ליצוק בקלות לצורות מורכבות. תרמופלסטיים נפוצים בשימוש בהזרקה כוללים פוליאתילן, פוליפרופילן ופוליסטירן.
הזרקה תרמוסית
בניגוד לחומרים תרמופלסטיים, לא ניתן להמיס מחדש את התרמוסטים לאחר שהתרפאו. בהזרקה תרמוסית, חומרים תרמוסטיים מוזרקים לתוך התבנית ולאחר מכן מחוממים כדי לגרום לתגובה כימית המרפאת את החומר לצורתו הסופית. חומרים טרמוסטים נפוצים בשימוש בהזרקה כוללים אפוקסי, פנולי וסיליקון.
הזרקת מיקרו
סוג זה של הזרקה משמש לייצור חלקים קטנים מאוד, כגון התקנים מיקרופלואידיים ורכיבים מיניאטוריים ליישומים רפואיים. הזרקת מיקרו משתמשת בציוד מיוחד כדי לעצב במדויק חלקים עם גדלי תכונה הנעים בין כמה עשיריות המילימטר למספר מילימטרים.
הזרקה בעזרת גז (הזרקת גז, GIM)
סוג זה של הזרקה משמש לייצור חלקים חלולים בעלי קירות דקים. בהזרקה בעזרת גז, מוזרק לתבנית חומר ליבה ולאחריו גז בלחץ גבוה המרחיב את חומר הליבה ויוצר פנים חלול. תהליך זה מאפשר ייצור של חלקים קלים ועמידים עם גיאומטריות מורכבות.
הזרקה מרובה שוט
סוג זה של הזרקה משמש לייצור חלקים עם מספר צבעים, מרקמים או חומרים. בהזרקה מרובה זריקות, מזריקים שני חומרים או יותר לתבנית ברצף ליצירת חלק בודד עם מספר רכיבים. תהליך זה דורש מכונות מיוחדות ותזמון מדויק כדי להבטיח שהחומרים מחוברים כראוי זה לזה.
יציקת יתר
סוג זה של הזרקה משמש לייצור חלקים עם מספר חומרים המתמזגים יחד במהלך תהליך היציקה. יציקת יתר כוללת הזרקת חומר ראשון לתוך התבנית, ולאחר מכן חומר שני המוזרק על החומר הראשון ליצירת חלק בודד עם מספר צבעים, מרקמים או חומרים.
הכנס דפוס
סוג זה של הזרקה משמש לייצור חלקים הדורשים שילוב של רכיבי מתכת או פלסטיק שנוצרו מראש. ביציקת אינסרט, מניחים את התוסף בתבנית לפני הזרקת חומר ההזרקה, וממזגים את התוסף לחומר המותך ליצירת חלק אחד ומשולב.
חומר של הזרקה
הזרקה היא תהליך ייצור רב תכליתי שניתן להשתמש בו ליצוק מגוון רחב של חומרים. החומרים הנפוצים ביותר בשימוש בהזרקה הם פולימרים תרמופלסטיים ותרמוסטיים, אך ניתן להשתמש גם בחומרים אחרים כגון מתכות, מרוכבים ואלסטומרים. להלן כמה מהחומרים הנפוצים ביותר בהזרקה:
פוליאתילן (PE):פוליאתילן הוא אחד הפלסטיקים הנפוצים ביותר בהזרקה בשל הרבגוניות, הקשיחות והעלות הנמוכה שלו. הוא זמין בדרגות שונות, כולל פוליאתילן בצפיפות גבוהה (HDPE) ופוליאתילן בצפיפות נמוכה (LDPE), אשר ניתן להתאים כדי לעמוד בדרישות ביצועים ספציפיות.
פוליפרופילן (PP):פוליפרופילן הוא בחירה פופולרית להזרקה בשל נקודת ההתכה הגבוהה שלו, הקשיחות והעמידות הכימית שלו. הוא משמש לעתים קרובות באריזות, מכשירים רפואיים וחלקי רכב.
פוליוויניל כלוריד (PVC):פוליוויניל כלוריד הוא פלסטיק בשימוש נרחב הידוע בעמידותו, עמידותו הכימית ועיכוב בעירה. הוא נמצא בשימוש נפוץ ביישומי צינור וצינורות, כמו גם במכשירים רפואיים ומוצרי צריכה.
פוליסטירן (PS):פוליסטירן הוא פלסטיק שקוף ונוקשה המשמש לעתים קרובות באריזות מזון, כוסות וצלחות חד פעמיות ומארזי CD. זה גם נפוץ בשימוש בייצור דגמים וייצור צעצועים.
אקרילוניטריל בוטאדיאן סטירן (ABS): ABS הוא פלסטיק הנדסי פופולרי שידוע בחוזקו, בקשיחותו ובקלות העיבוד שלו. הוא נמצא בשימוש נפוץ בחלקי רכב, מכשירים אלקטרוניים ולבני לגו.
פוליקרבונט (PC):פוליקרבונט הוא פלסטיק חזק ושקוף המשמש לעתים קרובות במשקפי בטיחות, חלונות חסיני כדורים ומסכי LCD. הוא גם נפוץ בשימוש במכשירים רפואיים ומוצרי צריכה.
פולימרים תרמוסיים:פולימרים תרמוסיים, כגון פנולים ואפוקסיים, הם פולימרים צולבים שלא ניתן להמיס מחדש לאחר ריפוים. הם משמשים בדרך כלל ביישומים בעלי ביצועים גבוהים הדורשים עמידות בחום ואינרטיות כימית.
ישנם חומרים רבים שניתן להשתמש בהם בהזרקה, לכל אחד תכונות ויתרונות ייחודיים משלו. בחירת החומר תלויה בדרישות הספציפיות של היישום, לרבות תכונות החומר הרצויות, מורכבות החלק ונפח הייצור.
יישום של הזרקה
01. תעשיית הרכב
02.תעשייה רפואית
03.תעשיית האלקטרוניקה
04. תעשיית האריזות
הזרקה משמשת בדרך כלל בתעשיית האריזה לייצור מגוון רחב של מיכלים, בקבוקים ומכסים. הזרקה מאפשרת ייצור של צורות וגדלים מותאמים אישית, כמו גם שילוב של תכונות כמו חוטים וידיות.
05. תעשיית מוצרי צריכה
06.ענף הבנייה
07.תעשייה אווירית
בחירת חומרים
השלב הראשון בתהליך ההזרקה הוא בחירת החומר שישמש עבור החלק. חומרים המשמשים בהזרקה כוללים מגוון רחב של תרמופלסטיים ותרמוסטים, כגון פוליאתילן, פוליפרופילן, PVC ו-ABS.
עיצוב וייצור תבניות
לאחר בחירת החומר, השלב הבא הוא עיצוב וייצור התבנית. התבנית עשויה בדרך כלל מפלדה או אלומיניום ומורכבת משני חצאים שמתחברים יחדיו ויוצרים את צורת החלק. התבנית כוללת תכונות כגון שערים, רצים וסיכות מפלט.
הגדרת מכונה
לאחר מכן, התבנית מותקנת על מכונת ההזרקה, המורכבת מיחידת הזרקה ויחידת הידוק. יחידת ההזרקה מחממת וממיסה את החומר, בעוד יחידת ההידוק מחזיקה את התבנית סגורה במהלך תהליך ההזרקה.
חימום חומר
החומר מוכנס ליחידת ההזרקה, שם הוא מחומם עד שהוא מגיע לטמפרטורת ההיתוך הנכונה. לאחר מכן החומר נלחץ ונאלץ דרך זרבובית לכיוון התבנית.
זריקה
עם כניסת החומר לתבנית הוא מוזרק בלחץ גבוה וממלא את חלל התבנית. החומר מקבל את צורת החלל כשהוא מתקרר ומתמצק.
הִתקָרְרוּת
לאחר שהחומר הוזרק לתבנית, יש לקרר ולמצק אותו לפני שניתן להסיר את החלק. זה נעשה בדרך כלל על ידי זרימת נוזל קירור דרך התבנית.
פְּלִיטָה
לאחר שהחלק התקרר והתמצק, פותחים את התבנית, והחלק נפלט מהתבנית על ידי פיני המפלט.
לאחר עיבוד
בהתאם ליישום, ייתכן שהחלק ידרוש שלבי עיבוד נוספים, כגון חיתוך, קידוח, צביעה או הרכבה.
יחידת הזרקה
יחידת ההזרקה אחראית על חימום והזרקת החומר לתבנית. הוא מורכב מהופר, המחזיק את חומר הגלם, רצועת חימום, הממיסה את החומר, ובורג חוזר, שמחדיר את החומר המותך לתבנית.
יחידת הידוק
יחידת ההידוק אחראית להחזיק את התבנית סגורה במהלך תהליך ההזרקה. הוא מורכב מהדק הידראולי או מכני שמפעיל לחץ על התבנית כדי לשמור אותה סגורה היטב.
עובש
התבנית היא הלב של תהליך ההזרקה. הוא עשוי בדרך כלל מפלדה או אלומיניום ומורכב משני חצאים שמתחברים יחדיו ויוצרים את צורת החלק. התבנית כוללת תכונות כגון שערים, רצים וסיכות מפלט המשמשות להזרקה והסרה של החומר.
מערכת קירור
מערכת הקירור אחראית לקירור החומר המותך ולהתמצקותו בתוך התבנית לפני שהחלק נפלט. הוא מורכב בדרך כלל מרשת של תעלות מים שמזרימות נוזל קירור דרך התבנית כדי להאיץ את תהליך הקירור.
מערכת בקרה
מערכת הבקרה אחראית לשליטה על כל תהליך ההזרקה. הוא מורכב מבקר לוגי ניתן לתכנות (PLC) המנטר ובולט את יחידת ההזרקה, יחידת ההידוק ומערכת הקירור.
מערכת הזנת חומרים
מערכת הזנת החומרים אחראית על אספקת חומר הגלם ליחידת ההזרקה. זה בדרך כלל מורכב מהופר שמחזיק את החומר ומזין המעביר את החומר לרצועת המחמם ביחידת ההזרקה.
מערכת מפלט
מערכת המפלט אחראית על הוצאת החלק המוגמר מהתבנית לאחר קירור והתמצקותו. זה בדרך כלל מורכב מסיכות מפליטות שדוחפות את החלק החוצה מהתבנית לאחר פתיחת התבנית.
ניקוי קבוע
נקה את המכונה באופן קבוע כדי להסיר אבק, פסולת ומזהמים אחרים שעלולים להשפיע על הביצועים שלה. שימו לב במיוחד לקנה ההזרקה, הברגים וחלקים נעים אחרים, מכיוון שהם עלולים להישחק עם הזמן אם לא ישומנים ומנקים אותם כראוי.
סִיכָה
יש למרוח סיכה על החלקים הנעים של המכונה באופן קבוע כדי להפחית את החיכוך ולמנוע בלאי מוגזם. עקבו אחר המלצות היצרן לגבי סוג וכמות חומר הסיכה לשימוש.
בדוק והחלף רכיבי בלאי
בדוק את המכונה באופן קבוע לאיתור סימני בלאי, כגון סדקים, דליפות ואטמים בלויים. החלף רכיבים בלויים מיידית כדי למנוע נזק נוסף ולהבטיח שהמכונה פועלת בצורה חלקה.
כִּיוּל
כייל את המכונה באופן קבוע כדי לוודא שהיא פועלת בהגדרות הנכונות. זה חשוב במיוחד עבור מכונות הפועלות ברציפות, מכיוון שהן יכולות להיסחף לאורך זמן ודורשות התאמה כדי לשמור על דיוק.
בדיקות תחזוקה
בצע בדיקות תחזוקה שוטפות כדי לזהות בעיות פוטנציאליות לפני שהן הופכות לבעיות גדולות. בדוק את בקרת הטמפרטורה, המערכת ההידראולית, הרכיבים החשמליים ורכיבים קריטיים אחרים של המכונה.
הַדְרָכָה
הדרכת מפעילים ואנשי תחזוקה כיצד להפעיל ולתחזק את המכונה כראוי. הכשרה נכונה יכולה לסייע במניעת תאונות ונזקים ולהבטיח שהמכונה פועלת בביצועים שיא.
תיעוד
שמור תיעוד מדויק של פעילויות תחזוקה, כולל התאריך, סוג התחזוקה שבוצעה, החלפת חלקים וכל בעיה שזוהתה. תיעוד זה יכול לסייע בזיהוי מגמות ובעיות פוטנציאליות ולסייע בתכנון פעילויות תחזוקה עתידיות.
זהה את הצרכים שלך
השלב הראשון בבחירת מכונת הזרקה הוא לזהות את דרישות הייצור שלך. קחו בחשבון גורמים כמו גודל ומורכבות החלקים שאתם צריכים לייצר, נפח הייצור וקצב הייצור הרצוי.
סוג מכונה
ישנם שני סוגים עיקריים של מכונות הזרקה: הידראוליות וחשמליות. מכונות הידראוליות בדרך כלל זולות יותר ומציעות הספק ומהירות גבוהים, בעוד שמכונות חשמליות מציעות דיוק גבוה יותר וזמני מחזור מהירים יותר, אך הן יקרות יותר. שקול את דרישות הייצור והתקציב שלך כדי לקבוע את סוג המכונה הטוב ביותר עבור הצרכים שלך.
עוצמת לחיצה
כוח ההידוק של המכונה הוא גורם חשוב שיש לקחת בחשבון, שכן הוא קובע את גודל ומשקל התבנית שניתן להשתמש בה. ודא שכוח ההידוק של המכונה מספיק לטיפול בתבנית ולייצר את החלקים הנדרשים.
יחידת הזרקה
יחידת ההזרקה אחראית להתכה והזרקת החומר לתבנית. שקול את החומר שבו תשתמש ובחר יחידת הזרקה שיכולה להתמודד עם זה ביעילות. כמו כן, שימו לב ליכולת הזריקה, הקובעת את כמות החומר שניתן להזריק לתבנית בכל מחזור.
גודל מכונה ופריסה
הגודל והפריסה של המכונה יכולים להשפיע על שטח הייצור וזרימת העבודה שלך. מדוד את השטח הפנוי במתקן שלך ובחר במכונה שמתאימה בנוחות ומאפשרת תפעול יעיל.
אוטומציה
שקול את רמת האוטומציה הדרושה לך עבור תהליך הייצור שלך. מכונות מסוימות מציעות פעולה אוטומטית לחלוטין, שיכולה להגדיל את הפרודוקטיביות ולהפחית את עלויות העבודה. עם זאת, יותר אוטומציה פירושה גם עלות השקעה ראשונית גבוהה יותר.
מותג ושירות
בחר מותג בעל מוניטין עם רקורד מוכח של איכות ואמינות. כמו כן, קחו בחשבון את רמת השירות והתמיכה שהיצרן מספק, לרבות שירותי תחזוקה ותיקונים.
עֲלוּת
לבסוף, קחו בחשבון את עלות המכונה, תוך התחשבות לא רק במחיר הרכישה הראשוני אלא גם בעלות התפעול, התחזוקה והתיקון. הערך את עלות הבעלות הכוללת וקבע אם ההשקעה מוצדקת בהתבסס על דרישות הייצור והתקציב שלך.
איך עובד הזרקה
הזרקה היא תהליך ייצור בשימוש נרחב לייצור חלקים בכמויות גדולות. זה אידיאלי לייצור חלקים מורכבים עם פרטים עדינים הדורשים סובלנות גבוהה. להלן הסבר מפורט כיצד פועלת הזרקה:
הכנת חומר:השלב הראשון בהזרקה הוא הכנת החומר ליצוק. החומר, בדרך כלל פלסטיק, מוזן לתוך הופר ולאחר מכן מוזן ליחידת ההזרקה של המכונה, שם הוא מחומם עד שהוא מגיע למצב מותך.
זריקה:לאחר מכן מוזרק החומר המותך לתוך חלל עובש דרך פייה הממוקמת בקצה יחידת ההזרקה. חלל התבנית נוצר על ידי שני חצאי תבנית, המכונה הליבה והחלל, המתחברים יחד בלחץ ליצירת צורת החלק המיועד.
הִתקָרְרוּת:לאחר שהחומר המותך מוזרק לחלל העובש, הוא מתחיל להתקרר ולהתקשות. זה מושג בדרך כלל על ידי זרימת נוזל קירור דרך תעלות בתוך התבנית. כשהחומר מתקרר, הוא מקבל את צורת חלל התבנית ומתמצק ליצירת החלק הרצוי.
פְּלִיטָה:לאחר שהחומר התקרר לחלוטין והתקשה, חצאי התבנית נפרדים, והחלק המוגמר נפלט מהתבנית על ידי פיני מפלט הממוקמים בתוך התבנית.
חזור על התהליך:לאחר מכן כל התהליך חוזר על עצמו, כאשר חומר מותך חדש מוזרק לתוך חלל התבנית כדי ליצור חלק נוסף. תדירות החזרה תלויה בדרישות הייצור ובמהירות מכונת ההזרקה.
הזרקה פועלת על ידי חימום והזרקת חומר מותך לחלל תבנית בלחץ, מה שמאפשר לחומר לקבל את צורת התבנית וליצור חלק מוגמר. התהליך יעיל ביותר ויכול לייצר אלפי חלקים זהים בפרק זמן קצר, מה שהופך אותו לאידיאלי לייצור המוני של חלקים בעלי צורות מורכבות וסובלנות גבוהה.
ניתן לשפר את גימור פני השטח בהזרקה בשיטות שונות. דרך אחת היא על ידי אופטימיזציה של עיצוב התבנית, הכוללת שער ואוורור נאותים כדי להפחית את התרחשותם של חללים ופגמים אחרים שעלולים להשפיע לרעה על גימור פני השטח. גישה נוספת היא על ידי מריחת חומר שחרור על פני התבנית כדי למנוע מהחלק היצוק להידבק וליצור גימור משטח חלק יותר. בחירת החומר גם משחקת תפקיד מכריע בשיפור גימור פני השטח; בחירה בחומר באיכות גבוהה יותר עם תכונות גימור משטח טובות יותר יכולה לשפר את המראה של החלק היצוק. יתר על כן, שליטה בקצבי הקירור חיונית; קצב קירור מהיר מדי עלול לגרום לעיוות ולפגמים אחרים, מה שמוביל לגימור משטח פחות רצוי. לבסוף, טכניקות שלאחר עיבוד כגון עיבוד שבבי, שיוף או ליטוש החלק היצוק לאחר הסרתו מהתבנית יכולות להפחית את חספוס פני השטח ולשפר את האסתטיקה הכללית של המוצר. על ידי יישום חלק מהטכניקות הללו או כולן, ניתן לשפר משמעותית את גימור פני השטח של חלק יצוק בהזרקה, וכתוצאה מכך תוצר סופי איכותי יותר.

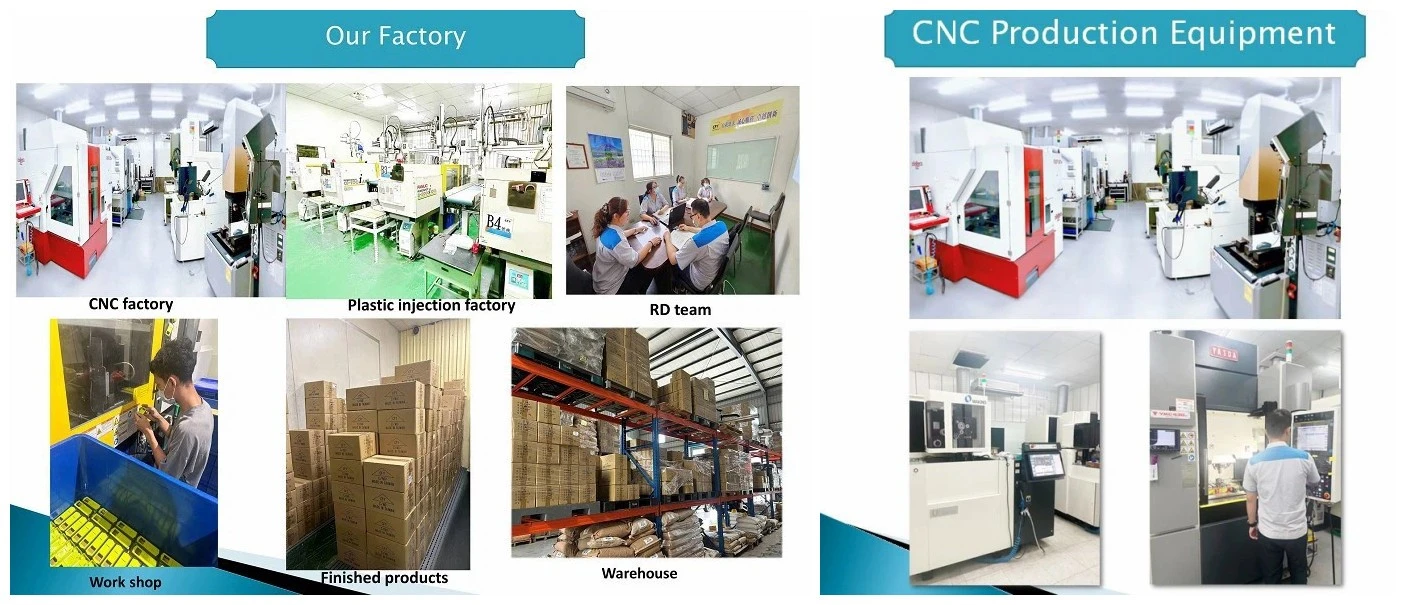

CFY מתמחים בהזרקת פלסטיק, חרטת CNC, כרסום CNC, השחזה ב-CNC ושיתפו פעולה בהצלחה עם חברות בתחום אלו. יש לנו ניסיון של מעל 14 שנים בתחום זה. אנו מתמחים בייצור סוגים שונים של רכיבים, אשר ישימים באופן נרחב לתעופה, כלי עבודה ידניים, אלקטרוניקה, מכשירי חשמל, רכב, מכונות, חומרי בנייה, אופטיקה, גאדג'טים אלקטרוניים, קוסמטיקה וחפצי בית.
